押出試作・量産化受託
量産機に近い
フィルム/シートの試作が可能!
フィルム/シート試作機といえば、対応幅30～300mmが主流の中、私たちが提供する試作機は、最大800mm程度の幅まで試作が可能です。 また、ニーズの高い3種5層まで対応可能な設備であり、高精度な試作と量産化検討をサポートさせていただきます。
Feature主な特徴

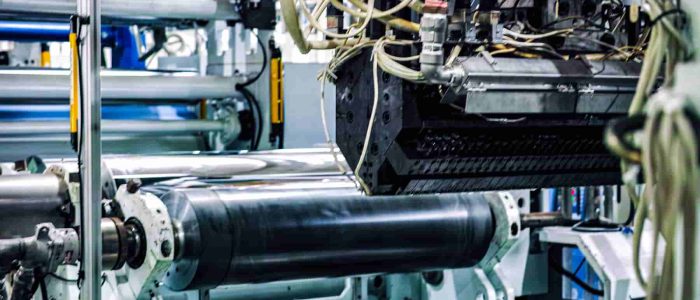

Tダイ幅=1,000mm
単層から3種5層の
フィルム/シートが成形可能
単層～3種5層までフィルム/シートを押出成形の試作が可能で、お客様のご要望に合わせた様々な構成フィルム/シートの試作が可能です。 さらに、試作樹脂は汎用プラスチックからスーパーエンジニアリングプラスチックまで幅広くご使用いただけます。 フィルム厚みのインライン測定や保護フィルム貼り合せ、熱ラミネート、各種評価サービス等もご活用いただけます。
単層から3種5層の
フィルム/シートが成形可能
単層から3種5層のフィルム/シートが成形可能です。また、試作樹脂は汎用プラスチック・エンジニアリングプラスチック・スーパーエンジニアリングプラスチックまで幅広くご使用いただけます。(詳細については個別のご相談とさせていただきます)
試作機でもX線による厚み計測
光学多層試作機では、試作段階で細かな厚み計測で、量産に繋げられる品質の高い試作が可能です。
保護フィルム対応可能

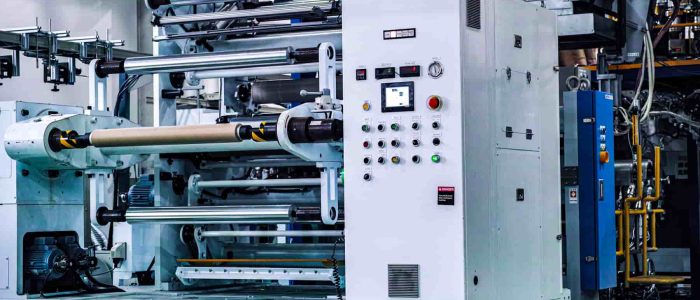

保護フィルムを貼り合せることが可能なので、試作後のハンドリングで付くキズを防ぐことができます。
光学用フィルム/シートも
押出成形試作が可能
光学多層試作機を使えば、光学用フィルム/シートの押出成形が可能です。汎用機械とは異なり高品質な光学用フィルム/シートをご提供いたします。

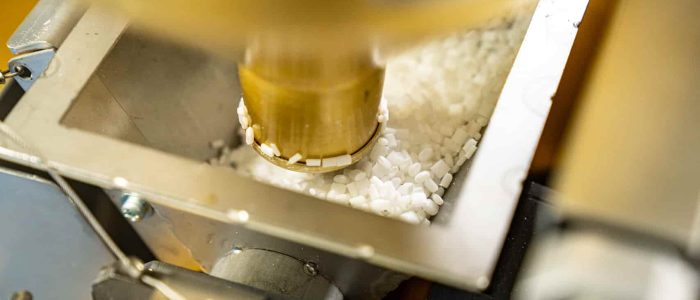

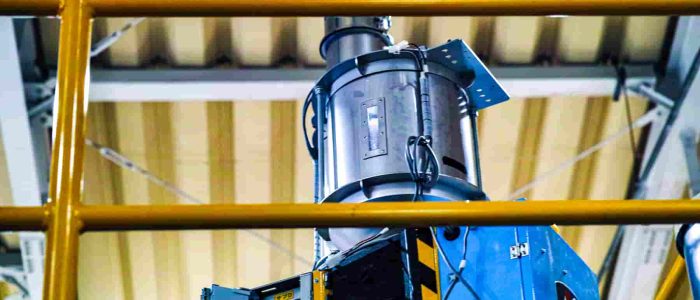

3種混合
ブレンダー機械あり
樹脂ペレットをドライブレンドすることが可能です。添加剤や着色等も対応可能。ただし、液体や粉体は使用不可です。

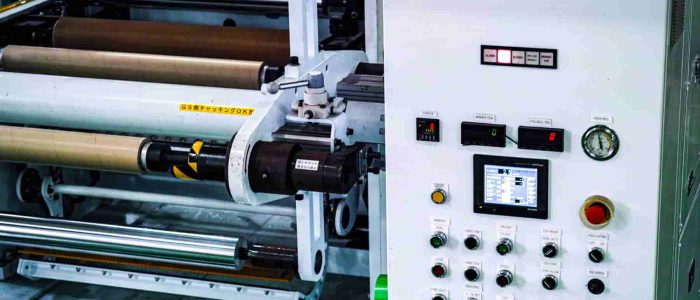

熱ラミネート加工
さまざまな材料同士を加熱しながらロール to ロールで貼り合わせることが可能です。熱可塑性基材を用いて、基材の貼り合わせが行えます。
Overview技術仕様
光学多層試作機
最大3種5層まで対応 / 厚み測定 / 両面保護貼り / 光学用途対応可能 / 3種混合ブレンダー / 熱ラミネート可能
スペック
| 名称 | 光学多層試作機押出機 |
| 押出機 | ノンベント L/D 36 |
| Tダイ(㎜) | 1,000㎜ |
| スクリュ径(㎜) | Φ65mm×1、Φ40㎜×2 |
| 押出温度(℃) | ～400℃程度 |
| キャスティングユニット | エアチャンバー式、エアナイフ式、ゴム/金属ニップ式、UFロール/金属ニップ、金属/金属ニップ |
| シート幅、厚み | 幅：～800㎜程度 厚み：～1,000㎛程度 |
| 必要原料量(kg) | 200kg以上(要相談) |

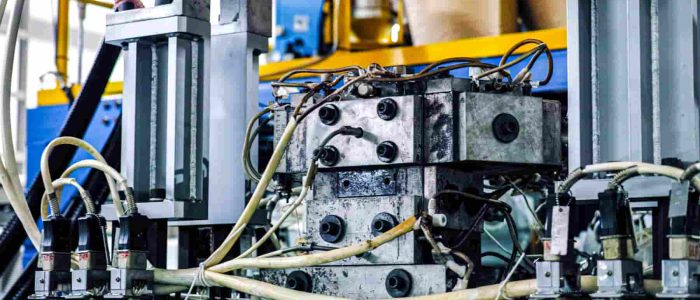

| その他 | フィードブロックにて最大3種5層まで対応。光学用途対応可能 スーパーエンプラ対応(～400℃程度まで対応可) ※詳細については個別のご相談とさせていただきます 除湿乾燥機、原料混合(メイン原料+サブ原料2種の3種混合)/押出機 厚み測定(X線インライン) 両面保護貼り可能 熱ラミネート可能 立会可能 |
